Erilliset ohjauskeskukset

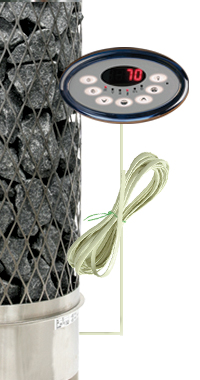

Classic i-ohjauskeskus

Classic i-ohjauskeskuksessa ohjainpaneeli tuodaan kiukaan alaosassa sijaitsevasta tehoyksiköstä saunan ulkopuolelle RJ12-datakaapelilla. Lämpötilatunnistin tuodaan myös kiukaan alaosasta ja sijoitetaan saunan katonrajaan. Classic i-ohjauskeskus soveltuu malleihin Sähkökiuas 7,5 kW, Sähkökiuas 10 kW ja Maxi Pilari 12 kW.

- Erillinen ohjainpaneeli
- RJ 12-datakaapeli 4 metriä
- Termostaattianturin johto 4 metriä
- LED-näyttö
- Näppäinlukko
- Itseoppiva esiajastus
- Päälläoloaika 6 tuntia
- Esiajastus 5 tuntia
(Päälläoloaikaa ja Esiajastusta on mahdollista muuttaa)
- IPX 4
- 2 vuoden takuu

ohjainpaaneli mitat:
Leveys: 18 cm
Korkeus: 10,5 cm
Syvyys: 3,1 cm

Classic i-käyttöohjeet (pdf)
Fyysinen asennusohje (pdf)

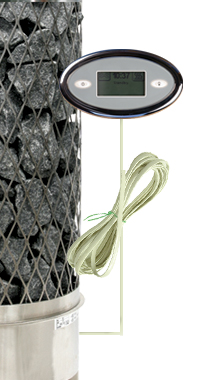

Touch i-ohjauskeskus

Touch i-ohjauskeskuksessa ohjainpaneeli tuodaan kiukaan alaosassa sijaitsevasta tehoyksiköstä saunan ulkopuolelle RJ12-datakaapelilla. Lämpötilatunnistin tuodaan myös kiukaan alaosasta ja sijoitetaan saunan katonrajaan. Touch i-ohjauskeskus soveltuu malleihin Sähkökiuas 7,5 kW, Sähkökiuas 10 kW ja Maxi Pilari 12 kW.

- Erillinen ohjainpaneeli
- RJ 12-datakaapeli 4 metriä
- Termostaattianturin johto 4 metriä
- LCD-kosketusnäyttö
- Viikkokello
- Näppäinlukko
- Itseoppiva esiajastus
- Päälläoloaika 6 tuntia
- Esiajastus 5 tuntia
(Päälläoloaikaa ja Esiajastusta on mahdollista muuttaa)
- IPX 4
- 2 vuoden takuu

ohjainpaaneli mitat:
Leveys: 18 cm
Korkeus: 10,5 cm
Syvyys: 3,1 cm

Touch i-käyttöohjeet (pdf)
Fyysinen asennusohje (pdf)

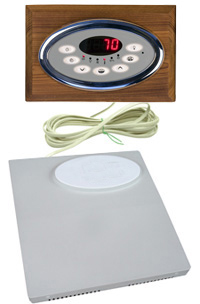

Classic S-ohjauskeskus

Kuvan puukaulus lisävarusteena

Max 15kW kiukaille. Sisältää kaikki perustoiminnot kuten; lämmönsäädön, esiajastimen, ajastimen päälläoloajalle ja katkaisimen valolle. Mukana lämpötilatunnistin ylikuumenemissuojalla ja 4 metrin kaapelilla. Keskus on palamatonta ABS-muovia. Soveltuu kaikkiin IKI-Kiuas oy:n sähkökiukaisiin.

- Erillinen ohjausyksikkö (RJ 12 kaapeli 4 metriä)
- Termostaattianturin johto 4 metriä
- LED-näyttö
- Näppäinlukko
- Itseoppiva esiajastus
- Päälläoloaika 6 tuntia
- Esiajastus 5 tuntia
(Päälläoloaikaa ja Esiajastusta on mahdollista muuttaa)
- IPX 4
- 2 vuoden takuu

Erillisen käyttöliittymän mitat:
Leveys: 18 cm
Korkeus: 10,5 cm
Syvyys: 3,1 cm

Tehoyksikön mitat:
Leveys: 24,5 cm
Korkeus: 26,5 cm
Syvyys: 7,5 cm

Classic käyttöohjeet (pdf)
Fyysinen asennusohje (pdf)

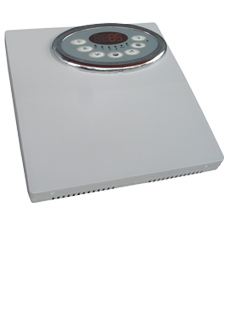

Classic Built In-ohjauskeskus

- Termostaattianturin johto 4 metriä
- LED-näyttö
- Näppäinlukko
- Itseoppiva esiajastus
- Päälläoloaika 6 tuntia
- Esiajastus 5 tuntia
(Päälläoloaikaa ja Esiajastusta on mahdollista muuttaa)
- IPX 4
- 2 vuoden takuu

Mitat:
Leveys: 24,5 cm
Korkeus: 26,5 cm
Syvyys: 7,5 cm

Classic käyttöohjeet (pdf)
Fyysinen asennusohje (pdf)

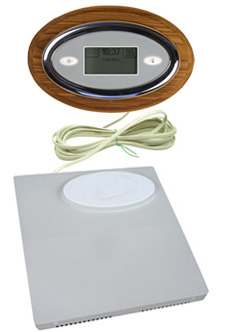

Touch S-ohjauskeskus

Kuvan puukaulus lisävarusteena

- Erillinen ohjausyksikkö (RJ 12 kaapeli 4 metriä)
- Termostaattianturin johto 4 metriä
- LCD-kosketusnäyttö
- Viikkokello
- Näppäinlukko
- Itseoppiva esiajastus
- Päälläoloaika 6 tuntia
- Esiajastus 5 tuntia
(Päälläoloaikaa ja Esiajastusta on mahdollista muuttaa)
- IPX 4
- 2 vuoden takuu

Erillisen käyttöliittymän mitat:
Leveys: 18 cm
Korkeus: 10,5 cm
Syvyys: 3,1 cm

Tehoyksikön mitat:
Leveys: 24,5 cm
Korkeus: 26,5 cm
Syvyys: 7,5 cm

Touch käyttöohjeet (pdf)
Fyysinen asennusohje (pdf)

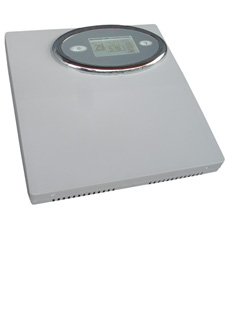

Touch Built In-ohjauskeskus

Ammattikäyttöön suunniteltu IKI Touch Built In sopii taloyhtiöihin ja muihin julkisiin saunatiloihin viikkokellotoiminnon vuoksi.

Max 15kW kiukaille. Lisävarusteena saatavan erillisen lisäkontaktoriyksikön avulla myös isompiin kiukaisiin. Soveltuu kaikkiin IKI-Kiuas Oy:n sähkökiukaisiin.

- LCD-Kosketusnäyttö
- Viikkokello
- Termostaattianturin johto 4 metriä
- LCD-kosketusnäyttö
- Näppäinlukko
- Itseoppiva esiajastus
- Päälläoloaika 6 tuntia
- IPX 4
- 2 vuoden takuu

Mitat:
Leveys: 24,5 cm
Korkeus: 26,5 cm
Syvyys: 7,5 cm

Touch käyttöohjeet (pdf)
Fyysinen asennusohje (pdf)

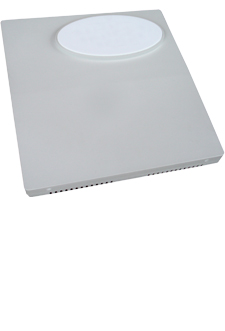

Lisäkontaktoriyksikkö

Classic- ja Touch-ohjauskeskuksiin soveltuva lisäkontaktoriyksikkö tarvitaan, kun kiukaan teho on yli 15 kW. Kiukaan maksimiteho 30 kW.

- 2 vuoden takuu
- IPX 4

Mitat:
Leveys: 24,5 cm
Korkeus: 26,5 cm
Syvyys: 7,5 cm

Lisätarvikkeet Classic ja Touch ohjauskeskuksille


Ohjausyksikön puukaulus, ovaali (21,5 x 14 cm) Lämpökäsiteltyä haapaa	Ohjausyksikön puukaulus, suorakulmio (21,5 x 14 cm) Lämpökäsiteltyä haapaa	RJ 12 kaapeli, 15 metriä (vakiotoimitus 4 metriä)


SSJ 4x0,75 Termostaattianturin johto, 6 metriä (kokosilikoni) 10 metriä (silikonin osuus 5 m)

	Ondal CV 31
	Elektroninen ohjauskeskus digitaalinäytöllä. Soveltuu kaikkiin IKI-Kiuas Oy:n sähkökiukaisiin. - max 10,5 kW, lisäkontaktorilla 20 kW:iin asti. Mahdollisuus liittää myös isompiin kiukaisiin. Tässä tapauksessa ota yhteys tekniseen tukeen - IP 24 - Kauko-ohjaus (VAK) potentiovapaalla kärjellä - Max päälläoloaika 6h (ammattikäytössä 12 h) - Digitaalinen lämpötilannäyttö - Laudeanturi - Keskuksesta voi ohjata saunan valoa ja tuuletinta Mitat: Leveys: 24 cm Korkeus: 22 cm Syvyys: 8 cm

ONDAL CV 31 asennusohje, Saksa ja Englanti (PDF) ONDAL CV 31 kytkentäkaavio (PDF) Jumper-liitännät ONDAL CV 31 -ohjauskeskukselle (pdf)


	Lisäkontaktori S2-30
	Lisäkontaktori Ondal CV 31 ohjauskeskukseen, jos kiukaan teho on yli 10,5 kW. Riittää 20 kW:iin asti. Mahdollisuus liittää myös isompiin kiukaisiin. Tässä tapauksessa ota yhteys tekniseen tukeen Mitat: Leveys: 25 cm Korkeus: 22,5 cm Syvyys: 7,5 cm Huom! Teholtaan yli 10 kW kiukaat CV 31-ohjauskesella tarvitsevat kaksi syöttökaapelia ryhmäkeskukselta ohjauskeskukselle ja ohjauskeskukselta kaksi syöttökaapelia kiukaalle.
